Device Router Cisco ASR 903 Dan Staging System IOS Router ASR 903
 |
| Cisco Router ASR 903 |
Penjelasan :
Cisco ASR 903 Router adalah platform agregasi berfitur lengkap yang dirancang untuk penyampaian layanan seluler dan bisnis konvergensi yang hemat biaya. Dengan kedalaman yang lebih sedikit, konsumsi daya yang rendah, dan rentang suhu yang diperpanjang oleh router 3-rak-unit (RU) kompak ini memberikan skala layanan tinggi, redundansi penuh, dan konfigurasi perangkat keras yang fleksibel,Untuk system dan service Provider Service.
Cisco ASR 903 Router memperluas portofolio produk penyedia layanan Cisco dengan menyediakan fitur yang kaya dan terukur dari layanan Layer 2 VPN (L2VPN) dan Layer 3 VPN (L3VPN) dalam paket yang ringkas. Ini juga mendukung berbagai fitur perangkat lunak, termasuk fitur Carrier Ethernet, Pengaturan Waktu melalui Paket, dan pseudowire.
Cisco ASR 903 Router diposisikan sebagai router pra-agregasi dalam jaringan IP RAN (GSM, UMTS, iMAX, CDMA, dan LTE) atau router agregasi di jaringan Carrier Ethernet.
Untuk Spesifikasi detail dari Fitur Cisco Router ASR 903
Cisco ASR 903 Router memiliki fitur perangkat keras berikut:
1.Rangka modular 3-RU yang dirancang untuk dipasang dalam lemari 300mm European Telecommunications Standards Institute (ETSI)
2.Slot khusus di chasis yang mendukung hal-hal berikut:
- Enam modul antarmuka
- Dua Route Switch Processors (RSP)
- Dua unit catu daya AC atau DC
- Satu baki kipas
- Frekuensi jaringan, fase, dan waktu input dan output untuk antarmuka jaringan (SyncE dan TDM), BITS, 1 PPS atau 10 MHz dan Timing over Packet (IEEE 1588-2008)
- Lokasi pemasangan rel depan dan belakang yang dapat disesuaikan
- Akses panel depan ke catu daya, baki kipas, RSP, dan modul antarmuka
- Penyisipan dan penghapusan online (OIR) RSP, modul antarmuka, catu daya, dan baki kipas
- LED status diskrit pada power supply, modul antarmuka, RSP, dan unit baki kipas
- Empat input kontak kering alarm (biasanya terbuka atau biasanya tertutup)
Pemantauan lingkungan dan fungsi pelaporan
- Indikator LED untuk alarm kritis, utama, dan minor
- Pendinginan udara sisi-ke-sisi
- Rentang suhu, lihat Cisco ASR 900 Series Aggregation Services Router Data Sheet.
 |

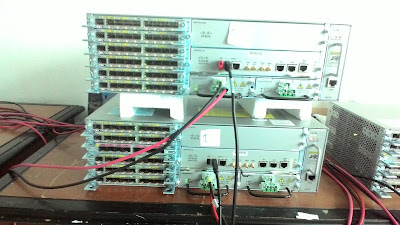

| Staging system device Cisco Router ASR 903 |
Pada Cisco ASR 903 memliki Type dari model dan system yang berbeda dan ada perbedaan antara Cisco ASR 903 type A dan Cisco ASR 903 type D
- Dari posisi defalut chasiss berbeda
- Dan jenis IOS Rsp nya berbeda jenis nya
asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin > ini IOS untuk type D
asr900rsp2-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin > ini IOS untuk type A
Dan untuk cisco ASR 903 typer D ini menggunakan IOS :
- asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin
staging pada system Cisco ASR 903 type D dengan me-Upgrade Ios dari sebelumnya adalah : “ Version 03.18.03.SP.156-2.SP3 “ dan di Upgrade menjadi “ Version 03.18.04.SP.156-2.SP4 “
===================================================================
Configurasi command Upgrade IOS device Cisco ASR 903 :
#dir usb0: > check ios cisco yang sudah ada di flashdisk, akan di copy ke system cisco
“ 121 -rwx asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin “ >
ini adalah tanda kalau ios yang ada di flashdisk sudah terbaca dan langkah berikutnya di copy dengan membuat file
# cd bootflash:/Image > masuk ke direktori Image yang berada di system ASR 903
# mkdir 1804 > membuat Folder dengan nama 1804 yang sama dengan versi ios yang akan di upgrade
# copy usb0:/asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin bootflash:/Image/1804/asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin > perintah untuk mengcopy file dari usb flashdisk ke Folder system IOS di 1804
Selanjutnya masuk ke Global config untuk meregister command IOS yang akan di upgrade IOS
# configure terminal > masuk ke global config
(config)# config-register 0x2 > digunakan untuk melakukan configurasi IOS
(config)#exit
selajuntnya extract IOS yang tadi sudah di copy, extarck IOS dengan command :
#request platform software package expand file bootflash:/Image/1804/asr900rsp3-universalk9_npe.03.18.04.SP.156-2.SP4-ext.bin
Dan selanjutnya memasukan package di section boot, dan bisa memasukan command tersebut dengan masuk ke configure terminal
(config)#do show run | section boot
boot system bootflash:Image/packages.conf > ini adalah package default yang di hapus
boot system bootflash:Image/1804/packages.conf > ini adalah package yang kita akan masukan ke boot system
> jadi ada dua files systempackage, yang dihapus adalah package lama yang akan dihapus
(config)# no boot system bootflash:Image/packages.conf > command untuk mehapus
(config)# boot system bootflash:Image/1804/packages.conf > command untuk memasukan boot system yang akan di upgrade pada Cisco ASR 903 Type D
(config)# do show run | section boot
boot system bootflash:Image/1804/packages.conf > hanya ada satu file package yang ada dengan ada satu boot system dengan format Image 1804
(Config)#do copy running start startup-config > untuk mengsave/ menyimpan command dan configurasi sebelumnya kita configurasi
(config)#exit > keluar dari global configurasi
# reload > / restart untuk prosess meng-upgrade IOS,
(Config)#do copy running start startup-config > untuk mengsave/ menyimpan command dan configurasi sebelumnya kita configurasi
(config)#exit > keluar dari global configurasi
# reload > / restart untuk prosess meng-upgrade IOS,
Setelah upgrade IOS success ditandai dengan list “ Success “
Press RETURN to get started!
# enable
#show version > untuk melihat version yang sudah di upgrade
Cisco IOS XE Software, Version 03.18.04.SP.156-2.SP4-ext > “ success installed “
Cisco IOS Software, ASR900 Software (PPC_LINUX_IOSD-UNIVERSALK9_NPE-M)s, Version 15.6(2)SP4, RELEASE SOFTWARE (fc4)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2018 by Cisco Systems, Inc.
Compiled Mon 19-Mar-18 23:18 by mcpre
Seperti itu command dan configurasi yang saya lakukan dalam upgrade IOS Cisco Router ASR 903 type D,dan itulah penjelasan detail saya dari tentang device Cisco router Cisco ASR 903 dan staging system konfigurasi command dari Cisco ASR 903,
Mohon maaf apabila ada kekurangan dari blog saya,
